Softver za projektiranje i izradu tehničke dokumentacije u strojarstvu
AutoCAD Mechanical je AutoCAD namijenjen strojarstvu, stvoren radi ubrzanja postupka strojarskog konstruiranja. Uključuje sve mogućnosti AutoCADa, vodećeg svjetskog CAD softvera uz dodatak bogatog skupa alata za automatizaciju postupaka pri strojarskom konstruiranju, poput generatora strojnih dijelova, naprednih alata za kotiranje te izradu sastavnica i popisa dijelova. AutoCAD Mechanical sadrži biblioteku s više od 700,000 standardnih strojnih elemenata, podržava velik broj međunarodnih standarda te omogućuje brzu razradu radioničkih crteža i dokumentiranje digitalnih prototipa konstruiranih pomoću paketa Autodesk Inventor. AutoCAD Mechanical pruža strojarskim inženjerima kompetitivnu prednost omogućujući značajnu uštedu radnih sati i utrošak radnog vremena na inoviranje, a ne izradu tehničke dokumentacije.
Osnovne značajke
AutoCAD Mechanical je AutoCAD
AutoCAD Mechanical u sebi sadrži kompletan AutoCAD u kojem ste navikli raditi pa ga po potrebi možete koristi kao standardni AutoCAD ili koristiti sve njegove prednosti u AutoCAD Mechanical paketu. Svi dodaci i prilagodbe AutoCAD-a mogu se i dalje nastaviti koristiti u paketu AutoCAD Mechanical uz dodatak svih alata koje sadrži AutoCAD Mechanical. Bogate i napredne mogućnosti alata dodanih u AutoCAD Mechanical značajno štede vrijeme potrebno za crtanje i unošenje izmjena.
Biblioteka strojarskih elemenata
Biblioteka s više od 700.000 standardnih strojarskih elemenata koja dolazi u paketu značajno pojednostavljuje konstruiranje i rascrtavanje. Umetnuti elementi automatski se smještaju na pravilan način, bez potrebe za dodatnim uređivanjem crteža oko njih. Promjene su jednako jednostavne – samo promijenite parametre standardnog elementa ili ga čak zamijenite sa drugim, bez potrebe za dodatnim uređivanjem crteža. Svi standardni dijelovi automatski se dodaju u listu materijala i sastavnicu.

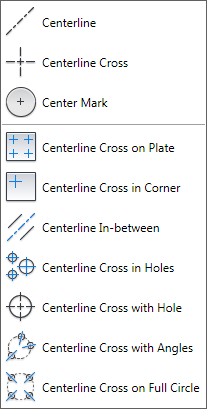

Proširen skup alata
Alati prilagođeni za crtanje u strojarstvu i srodnim tehničkim strukama omogućuju jednostavnije i brže crtanje odabirom alata za izradu simetrala ili presječnica, simetričnih linija ili konstrukcijskih linija, umetanje standardnih šrafura i automatsku izradu kontura. Uobičajeni alati za crtanje, poput pravokutnika, nude brojne dodatne opcije koje olakšavaju i ubrzavaju crtanje tehničkih crteža i omogućuju značajnu uštedu vremena pri izradi tehničke dokumentacije.

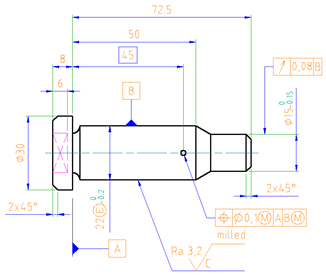

Specijalni alati za kotiranje
AutoCAD Mechanical opremljen je i specijalnim alatima za kotiranje i opremanje crteža. Jednostavno dodavanje i promjena dosjeda, tolerancija i drugih simbola u kote, automatizirano slaganje kota, mogućnost dijeljenja i spajanja kota samo su neke od proširenih mogućnosti kotiranja. Tu je i bogata biblioteka simbola kvalitete površinske obrade, zavara, nagiba, geometrijskih tolerancija i drugih strojarskih simbola, kao i automatsko umetanje tabela tolerancija i dosjeda te provrta.
Alati za opremanje strojarskih crteža
AutoCAD Mechanical opremljen je i specijalnim alatima za kotiranje i opremanje crteža. Jednostavno dodavanje i promjena dosjeda, tolerancija i drugih simbola u kote, automatizirano slaganje kota, mogućnost dijeljenja i spajanja kota samo su neke od proširenih mogućnosti kotiranja. Tu je i bogata biblioteka simbola kvalitete površinske obrade, zavara, nagiba, geometrijskih tolerancija i drugih strojarskih simbola, kao i automatsko umetanje tabela tolerancija i dosjeda te provrta.

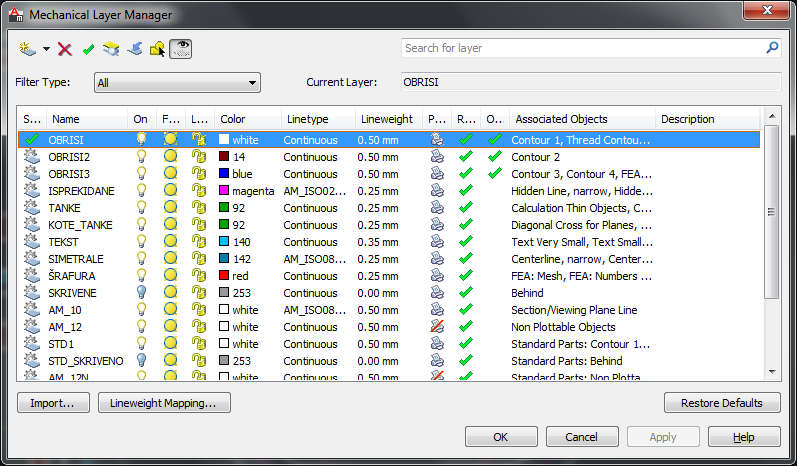

Automatsko upravljanje slojevima
Upravljanje slojevima koje je unaprijed podešeneo omogućuje jednostavnijii brži rad budući da ne morate voditi brigu o slojevima i smještaju elemenata crteža u pojedine slojeve. AutoCAD Mechanical automatski će smjestiti sve elemente crteža na odgovarajuće slojeve i dodijeliti im odgovarajuća svojstva, a sve prema nekom od unaprijed odabranih i pripremeljenih svjetskih standarda, koje je lako moguće prilagoditi već postojećim standardima i potrebama vaše tvrtke i struke.

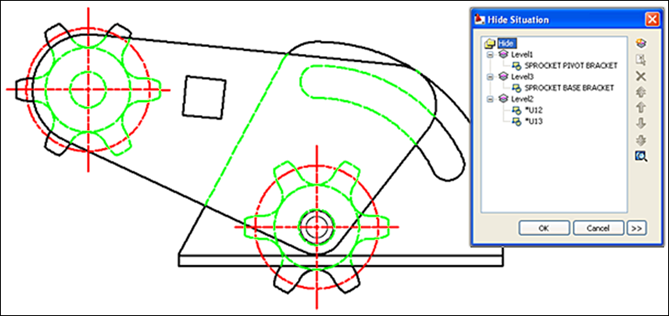

Automatsko skrivanje nevidljivih linija
Budući da je tehnička dokumentacija sklona stalnim i učestalim izmjenama konstrukcije ili tehničkog rješenja, važno je što manje vremena provesti unoseći te izmjene u tehničku dokumentaciju. Automatsko skrivanje nevidljivih linija objekata u AutoCAD Mechanicalu omogućuje upravo to – brze i jednostavne izmjene postojećeg tehničkog rješenja uz minimalne zahvate na crtežu. Pomaknete li neki dio u odnosu na drugi, skrivene linije će se same regenerirati i ažurirati prema novom stanju, bez potrebe za dodatnim uređivanjem.
Proračuni elemenata strojeva
Ukoliko trebate konstruirati složenije elemente strojeva, poput osovina i vratila, opruga, lančanih, remenskih ili zupčastih prijenosa, na raspolaganju su vam automatizirani alati za jednostavno konstruiranje i proračune ovakvih konstrukcija temeljeni na svjetskim standardima. Osim jednostavnih proračuna, poput proračuna rastavljivih spojeva, brz proračun progiba i momenata proizvoljnih profila uštedjet će vam vrijeme, a trebate li nešto više tu je i 2D analiza metodom konačnih elemenata.
Dokumentiranje gotovih 3D modela
Bogatstvo alata za opremanje crteža u AutoCAD Mechanicalu moguće je iskoristiti i za dokumentiranje izvornih Inventor dijelova, sklopova ili prezentacija. Ukoliko dođe do promjene u izvorniku, to će se odmah odraziti i u AutoCAD Mechanicalu pa će dokumrntacija uvijek btii ažurna.
Podrška za međunarodne standarde
AutoCAD Mechanical podržava mnoštvo međunarodnih standarda, što omogućuje jednostavnu standardizaciju i prilagodbu svakom korisniku. Na raspolaganju su sljedeći standardi: ANSI, BSI, CSN, DIN, GB, GOST, ISO i JIS. Svaki standard je moguće dodatno prilagoditi svojim potrebama i standardima crtanja inženjerskog ureda ili tvrtke.
Popisi dijelova, sastavnice i pozicije
Asocijativne pozicije i popisi dijelova podržani su u potpunosti. Automatizirani popisi dijelova (BOM) mogu sadržavati sve željene podatke te ih je moguće jednostavno prilagoditi svojim potrebama. Iz popisa dijelova jednostavno je načiniti automatizirane sastavnice prilagođene standardima ureda ili tvrtke.
Minimalne sistemske zahtjeve možete pronaći ovdje
Cijenu AutoCAD Mechanical-a potražite u aktualnom cjeniku
