Integrirano CAM rješenje

CAM softver za 2.5, 3, 3+2 i 5-osnu obradu koji se integrira direktno u Autodesk Inventor. Uz pomoć AnyCAD tehnologije iz Autodesk Inventora mogu se učitati modeli kreirani u softverima drugih proizvođača kao i različitih formata (CATIA, Solidworks, Pro-E/Creo, NX, JT, Alias, STEP, Iges, Rhino, SAT, Parasolid). Koristeći Inventor HSM smanjujete potrebu za korištenjem većeg broja CAD i CAM softvera te na taj način štedite novac i vrijeme.

Funkcionalnosti

Direktna integracija u Autodesk Inventor

Inventor HSM se u Inventoru pojavljuje kao dodatna alatna traka za CAM. Zbog toga brže možete pripremiti model za strojnu obradu bez potrebe da ga prebacujete u drugi softver.

3-osna i 3+2-osna obrada

Jednostavno odaberite radnu ravninu za operaciju i Autodesk Inventor HSM pronalazi optimalnu i učinkovitu rotaciju komada za sljedeću obradu. Jednom kada je komponenta zakrenuta sve strategije obrade su dostupne. Funkcionalnosti kolizija alata i držača su dostupne u svim strategijama.

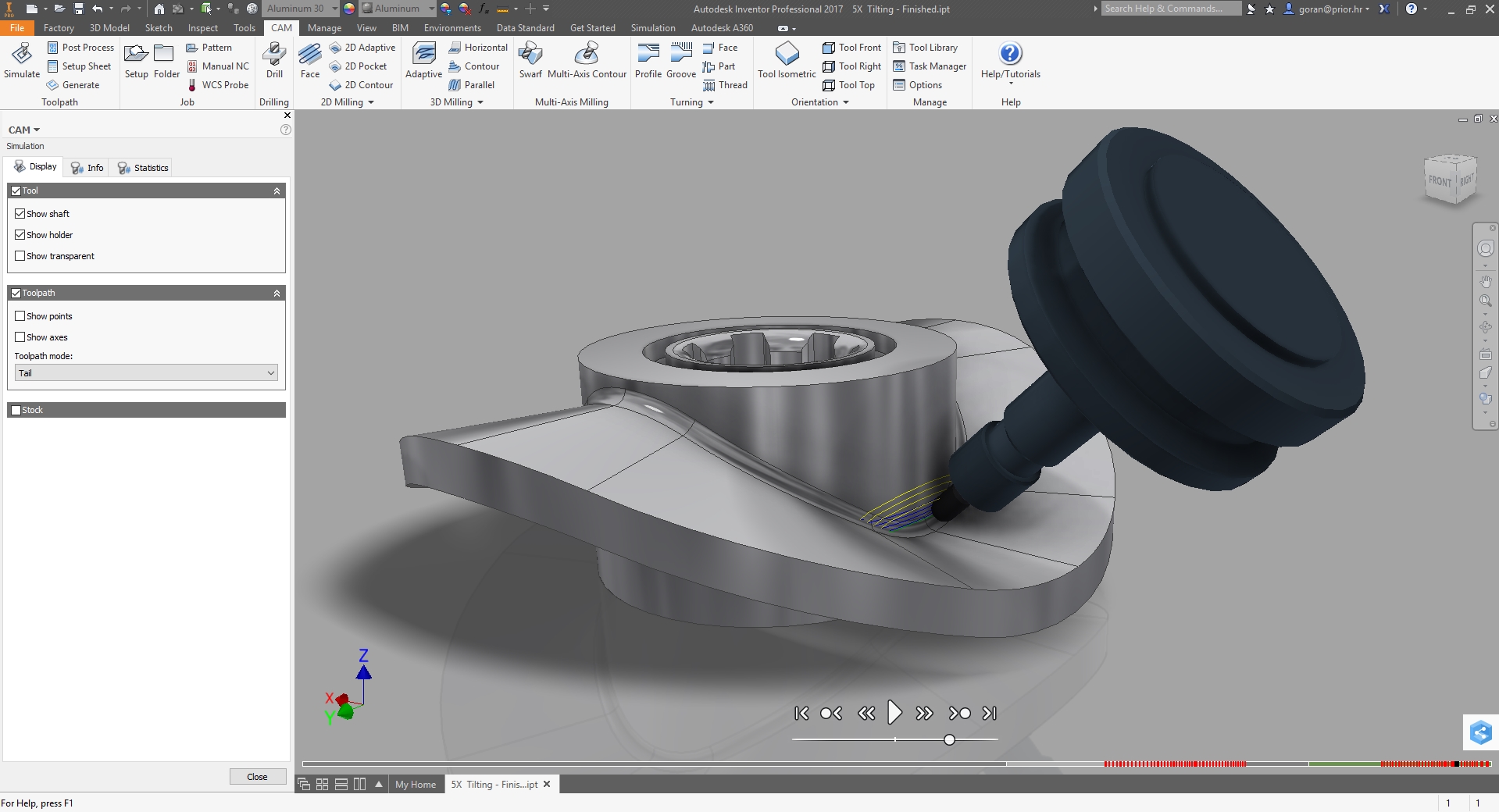

5-osne i više-osne obrade

Napredne funkcije više-osne obrade koje uključuju Swarf (korištenje bočne strane alata), Više-osne konture i pomicanje 3D putanja alata kako bi obradili uske prostore ili male radijuse.

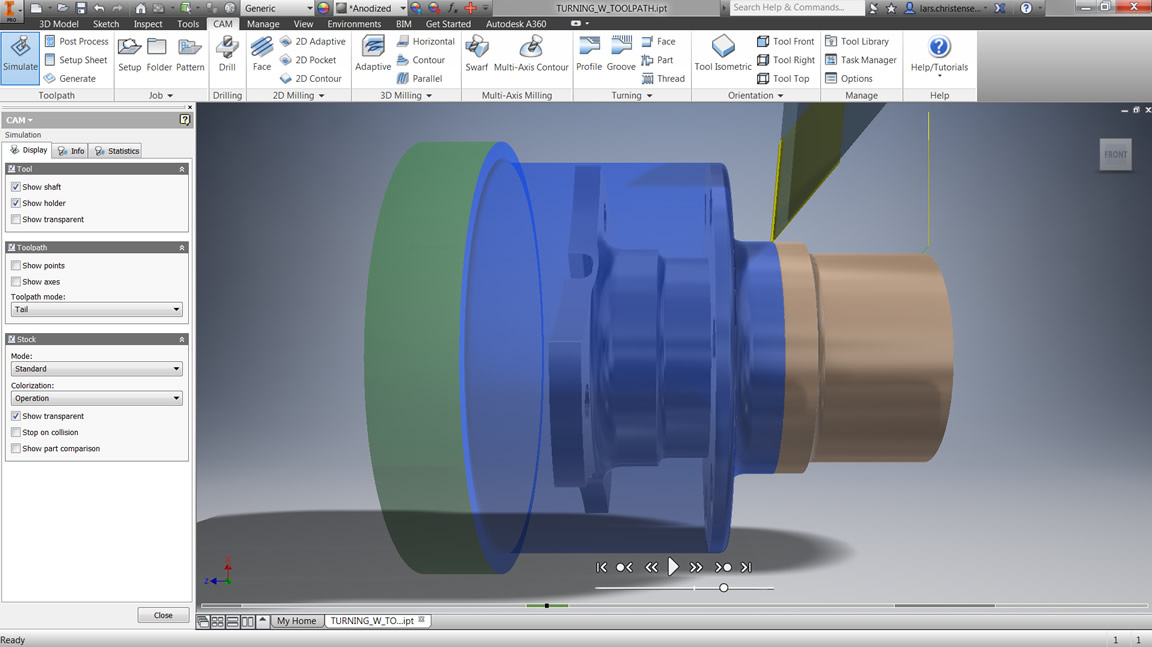

Tokarenje

Povećajte produktivnost koristeći tradicionalne tokarske operacije poput grube obrade, urezivanja i fine obrade. Napravite viskokvalitetne tokarske putanje alata i iskoristite sve mogućnosti vašeg više-osnog stroja za obradu.

Adaptive clearing

Koristeći ovu naprednu funkcionalnost možete povećati efikasnost grube obrade. Kroz konstantan rad alata i optimizanu putanju kretanja možete smanjiti vrijeme obrade od 4 puta, a trajanje alata do 10 puta, ovisno o materijalu koji obrađujete.

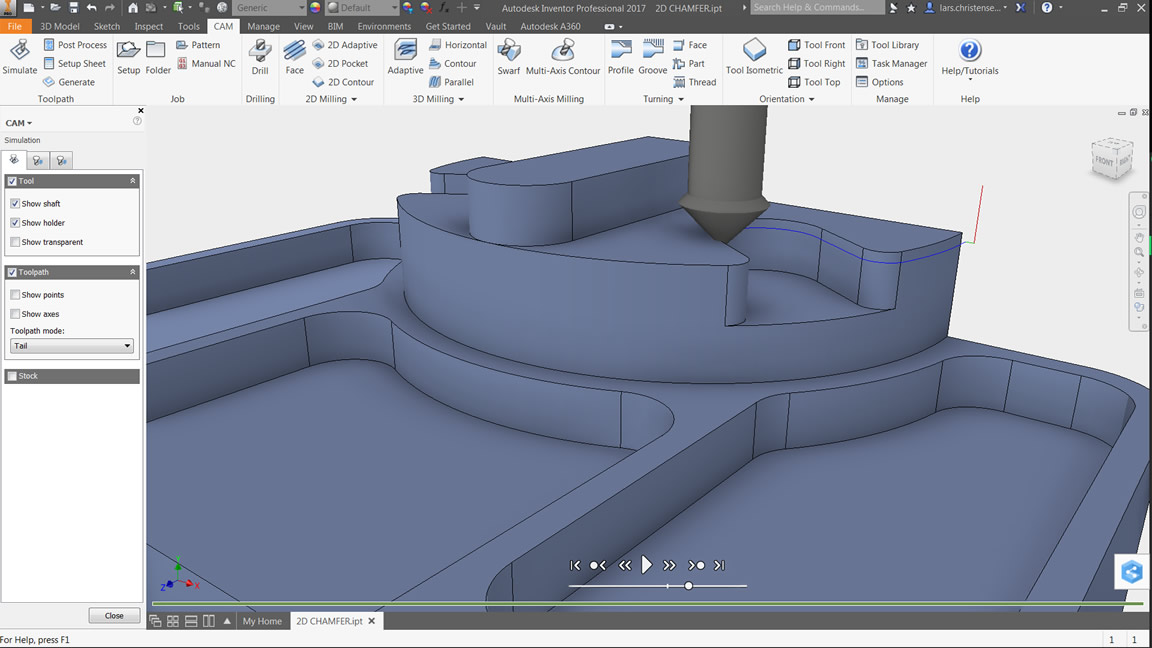

Skošenje rubova

Koristeći Inventor HSM možete dodati skošene rubove u dizajn iako oni nisu bili definirani u originalnom modelu.

Napredne analize

Izmjerite daljine kretanja ili dinamički pregledajte sve vitalne informacije o alatima poput brzine rada i procjenjenog vremena obrade. Podržane su i analize za 3+2-osnu obradu u kojima za jednu obradu možete analizirati više putanja alata.

Inventor HSM editor

Iskoristite nekoliko funkcionalnosti CNC koda kao što su prikaz i izmjena brojeva redova, XYZ pronalazač koordinata i usporedba koda iz različitih datoteka. Također značajku DNC linka za postojanu RS-232 komunikaciju sa raznovrsnim CNC kontrolerima

Simulacija putanje kretanja alata

Kroz integrirani alat za simulaciju možete provjeriti da li je putanja alata u koliziji sa sponama i vidjeti dinamiku kojom će se vršiti obrada materijala.

Usporedba verzija

Postoje dvije verzije Inventor HSMa:

  • Inventor HSM Express (Besplatna verzija)
  • Inventor HSM
Inventor HSM Express mogućnosti:

Ova verzija je besplatna i zahtjeva prethodnu instalaciju Inventor, Inventor Professional ili Inventor LT

(Preuzmite besplatnu instalaciju ovdje)

  • 2,5-osna obrada
    • Face
    • Pocket
    • Adaptive Clearing
    • Contour
    • Slot
    • Thread Milling
    • Bore Milling
    • Trace
    • Circular
  • Bušenje
  • Napredne simulacije i verifikacije putanje alata
  • AnyCAD podrška
  • Baza alata
  • Adaptive clearing tehnologija
  • Simulacija sirovca i putanja alata
  • Inventor HSM Edit alat
  • 64-bit više-jezgreni kernel
  • Pristup bazi post-procesora
Inventor HSM mogućnosti:

Mogućnosti iz Inventor HSM Express +



  • Uključuje licencu Autodesk Inventor Professional
  • Napredna 3-osna obrada
    • Pocket
    • Adaptive Clearing
    • Contour
    • Parallel
    • Pencil
    • Scallop/Constant Stepover
    • Spiral
    • Morpher Spiral
    • Radial
    • Ramp
    • Project
    • Morph
    • Horizontal Clearing
  • 3+2-osna obrada
  • Skošavanje bridova
  • Graviranje
  • Probing
  • Tradicionalno tokarenje
    • Profile
    • Groove
    • Face
    • Part
    • Thread
    • Chamfer
  • Napredne mill-turn funkcije
  • 5-osna obrada
  • Swarf
  • Više-osni contour i flow
  • Pomicanje 3D putanja alata

Minimalne sistemske zahtjeve možete pronaći ovdje

Odgovori na često postavljana pitanja

Zašto koristiti Autodesk Inventor HSM?

Uz pomoć Autodesk Inventor HSMa ubrzujete proizvodni proces proizvoda od idejnoga rješenja do izrada G-koda besprekidnim radom u istom alatu (Autodesk Inventoru).

Autodesk Inventor HSM se integrira u sve verzije Autodesk Inventora.

Postoji li besplatna verzija CAMa?

Da, postoji besplatna verzija CAM-a za Autodesk Inventor. Besplatna verzija se zove Autodesk Inventor HSM Express i ograničena je na 2,5-osnu obradu te bušenje.

Također preduvjet za korištenje besplatne verzije Autodesk Inventor HSM Expressa je posjedovanje licence i instalacije Autodesk Inventora ili Autodesk Inventor LT-a.

Kakva je dostupnost post-procesora?

Autodesk HSM dolazi sa velikom bazom post-procesora za poznatije obradne centre. Ako Vaš obradni centar nije u bazi koja dolazi u instalaciji možete pretražiti besplatnu Autodeskovu bazu post-procesora ovdje.

U slučaju izrade ili pomoći oko Vašeg obradnog centra i post-procesora možete nam se slobodno obratiti.

Gdje se nalaze moji postupci obrade 3D komponente?

Svi postupci obrade komponente se pohranjeni u samoj datoteci 3D modela. Samim time olakšava se timski rad, centralno pohranjivanje 3D modela te postupaka, npr. koristeći Autodesk Vault.

Da li moram imati instaliran Autodesk Inventor za ostale verzije Autodesk Inventor HSMa?

Ne. Kupovinom licence Autodesk Inventor HSM dobije se licenca Autodesk Inventora. Kupovinom licence Autodesk Inventor HSM Pro dobije se licenca Autodesk Inventor Professional.
